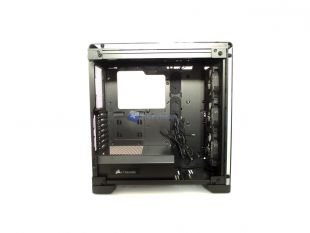

Rimossi sempre con la dovuta attenzione i due pannelli laterali in Vetro Temperato possiamo passare ad analizzare l’interno del Corsair Crystal 570X RGB. Se il design esterno era molto simile o richiamava quello del modello Crystal 460X anche lo spazio interno non poteva variare di molto. Infatti eccezion fatta per una diversa disposizione di alcuni fori e relative dimensioni ci troviamo di fronte un Mid-Tower abbastanza spazioso e ad una prima occhiata con un valido cable management.

Partiamo sempre dal Tray della scheda madre dotata del classico foro per poter installare anche in un secondo momento dissipatori ad aria, AIO o waterblock CPU. Nel lato destro tale foro troviamo tre fori passacavi con inserto in gomma di medie dimensioni da cui organizzare i cavi principali da collegare sulla scheda madre, scheda video e così via. Nel lato superiore troviamo a sinistra un foro principale per il cavo 8 pin EPS più una guida foro per far passare eventuali cavi più sottili quali quelli delle ventole (come abbiamo fatto noi) per arrivare ad un ulteriore foro, sulla destra, da cui far passare ulteriori cavi insieme a quelli provenienti dal Top.

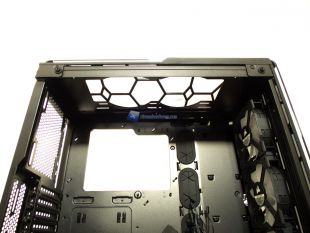

Notare come lo spazio superiore permetta l’installazione di un semplice AIO con relative ventole. Potremo installare un 240 mm o un 280 mm con la sola configurazione Push o Pull delle ventole. Ricordiamo ancora una volta che il supporto in metallo che vedete potrà eventualmente essere rimosso per agevolare il cablaggio nel caso in cui utilizzaste un dissipatore ad aria, un AIO da 120 nel retro o un 360 frontale.

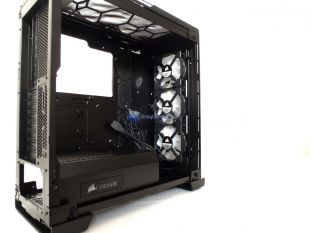

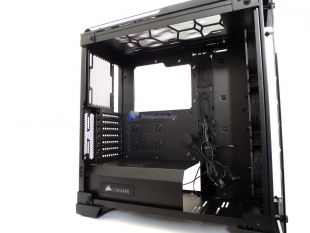

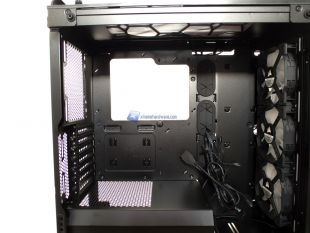

Una panoramica per vedere meglio la zona centrale sinistra del case.

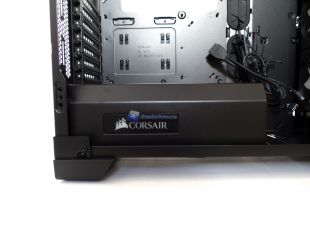

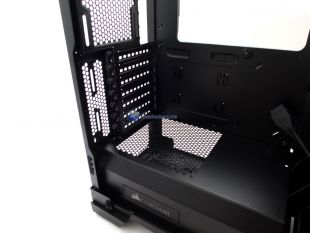

Proseguendo verso il basso troviamo un Midplate, forato nella parte superiore, che coprirà solo poco più della metà la zona inferiore. Midplate utile a celare i cavi dell’alimentatore e dotato di un LED sempre di colore bianco a illuminare la scritta Corsair. Eventualmente la scritta di colore bianco non si addica alla vostra Build o vi dia fastidio potrete sempre non collegare il cavo SATA che darà alimentazione anche a quello sul frontale.

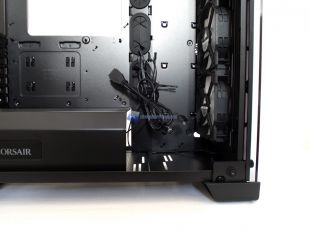

A lato sinistro del Midplate troviamo spazio sufficiente a installare un radiatore da 45 mm più ulteriore ventole per creare frontalmente una soluzione/configurazione Push-Pull.

Notiamo dall’immagine a seguire anche le tre ventole integrate da 120 mm SP120 RGB LED.

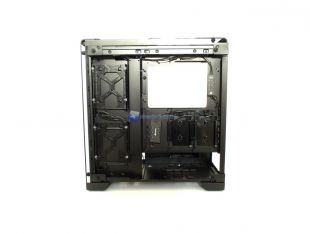

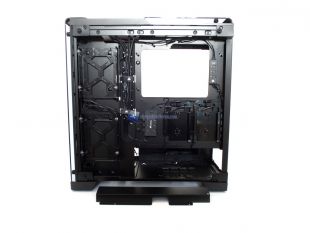

Ci spostiamo nel retro interno del case.

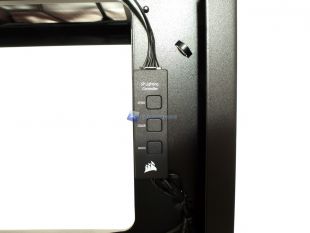

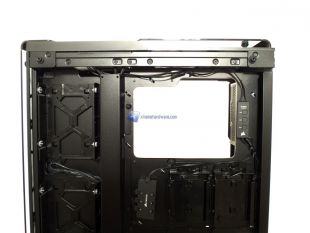

Nella zona superiore troviamo il lato opposto del foro nel Tray della scheda madre e intorno alcuni cavi provenienti dalle porte/connessioni sul Top. Nel lato destro il primo componente del controller con i comandi per la gestione dell’illuminazione delle ventole. Nel lato sinistro invece il primo dei due Cage per HD da 3,5’’.

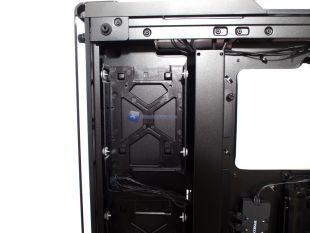

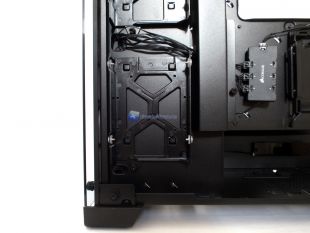

Dettaglio Cage HD. Ci basterà svitare una singola vite e sfilarlo verso l’alto per poter installare uno o due HD meccanici.

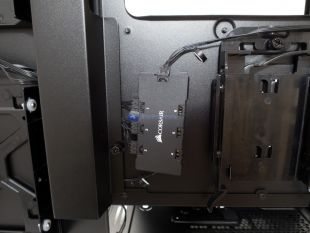

Dettaglio del secondo componente del controller che potremo indicare come HUB per poter collegare fino a 6 ventole.

N.B entrambi i componenti e specialmente quello con sei uscite vi permetterà solo di collegare i cavi gestione illuminazione ventole. Non è un vero è proprio HUB infatti i connettori 3 Pin, per l’alimentazione delle ventole dovranno essere collegati alla scheda madre o un fan controller da acquistare a parte.

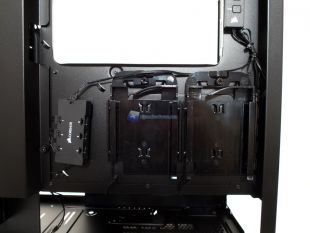

Nella zona centrale troveremo anche due slitte Tool-Less per ospitare due SSD nella zona posteriore del case.

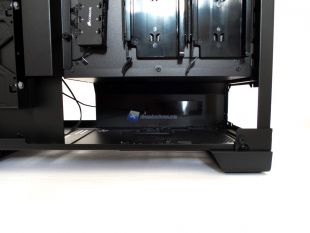

Nella zona inferiore infine lo spazio a nostra disposizione per inserire l’alimentatore e cablare tutti i cavi.

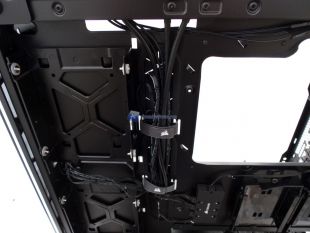

Infine troveremo una canalina in metallo removibile cui potremo nascondere la maggior parte dei cavi che andremo ad installare sulla scheda madre. Cavi maggiormente organizzabili internamente grazie a delle fettucce in velcro e comunque ad uno spazio postertiore di 3 cm.

Soluzione interessante per minimizzare i cavi in ‘’bella vista’’.

Integrazione di sistemi a liquido

Passiamo ora ad analizzare un’eventuale compatibilità/supporto del Corsair Crystal 570X RGB per l’integrazione a liquido. Vediamo inoltre meglio quali sono le possibilità e le tolleranze per i vari componenti.

Supporto Schede Video

• Lunghezza fino a 340 mm

Supporto Dissipatori Aria

• Altezza fino a 170 mm

Impianto a Liquido

• Top: 2x 120 mm o 2x 140 mm Ventole / AIO / Radiatore fino a 30 mm No Push-Pull
• Fronte: 3x 120 mm Ventole / AIO in Push-Pull / Radiatore fino a 45 mm in Push-Pull
• Retro: 1x 120 mm Ventole / AIO / Radiatore in Push-Pull
• Fondo: Nessuna predisposizione
